圆锥破碎机

圆锥破碎机

免费方案选型免费指导安装免费上门调试

进料粒度≤560mm

处理能力27-2181t/h

在线拨打立享优惠0371-6777 6699

在线咨询报价

产品简介 性能优势 产品实拍 工作原理 技术参数

圆锥破碎机介绍

圆锥破碎机简称圆锥机、圆锥破,目前按照结构可分为单缸液压圆锥破,复合式液压圆锥破(又名西蒙斯圆锥破)、全液压圆锥破,多缸液压圆锥破等。其广泛应用于砂石料场、混凝土制砂、干粉砂浆、建筑垃圾、机制砂、电厂脱硫等行业中,用于破碎中等和中等以上硬度(350兆帕以下)的各种矿石和岩石,如方解石、石灰石、花岗岩、河卵石、白云石、青石等。

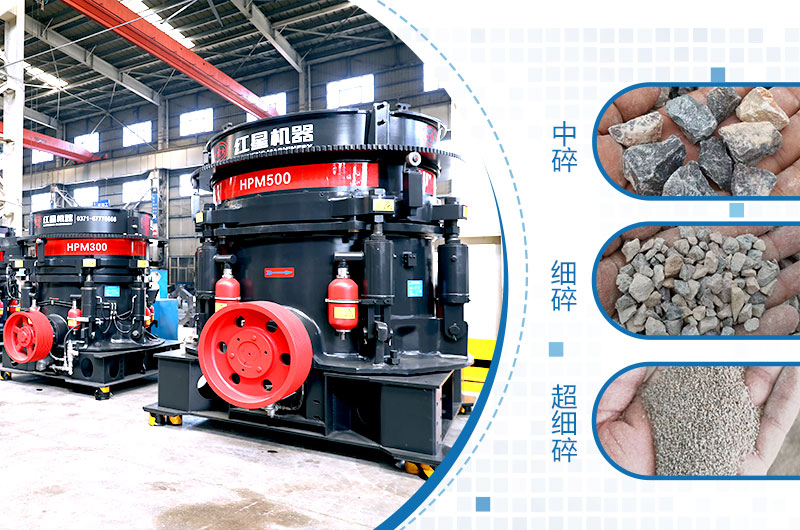

圆锥破碎机物料对比图

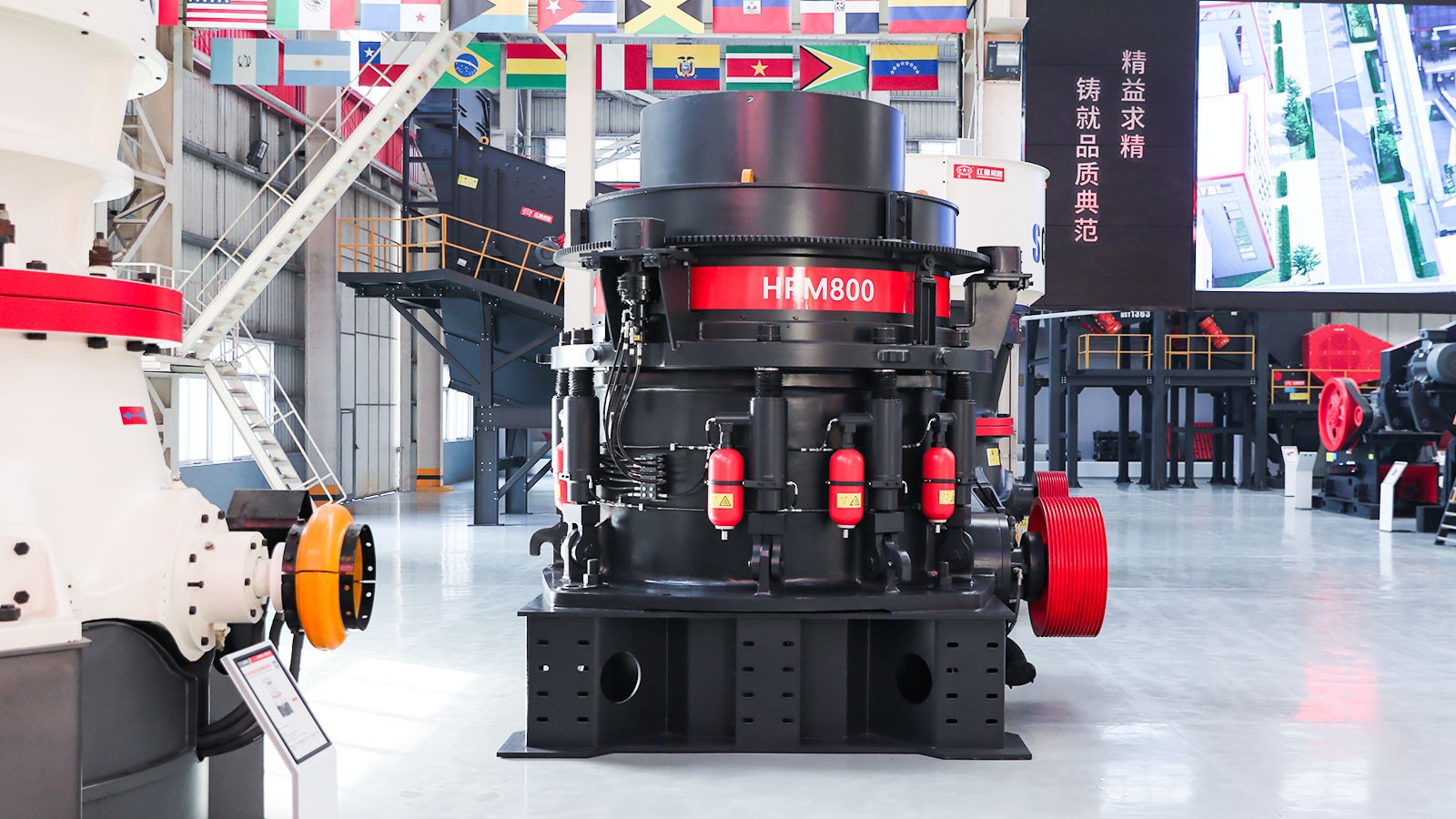

圆锥破碎机实拍

红星圆锥破碎机生产车间

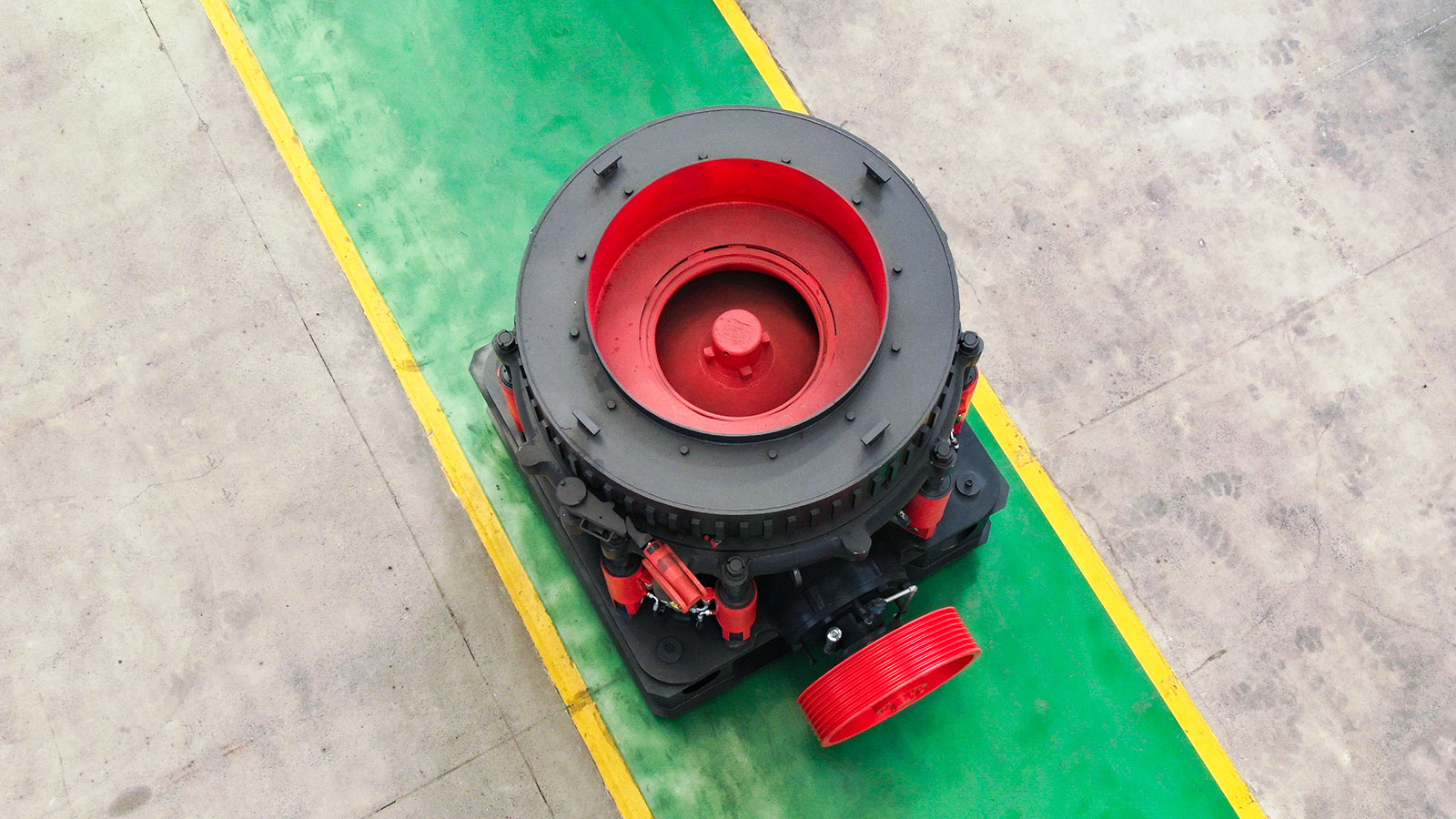

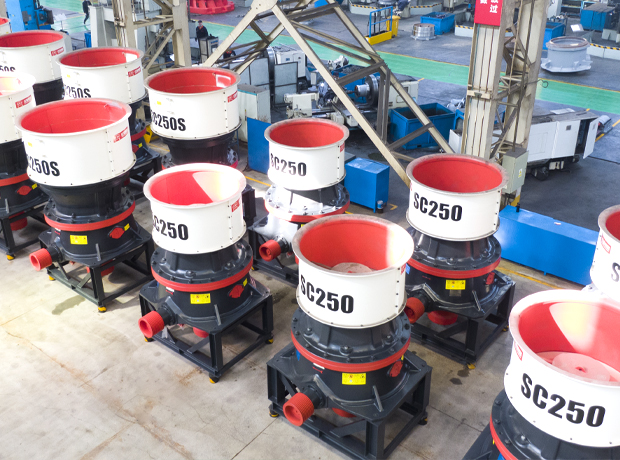

单缸圆锥破碎机实拍图

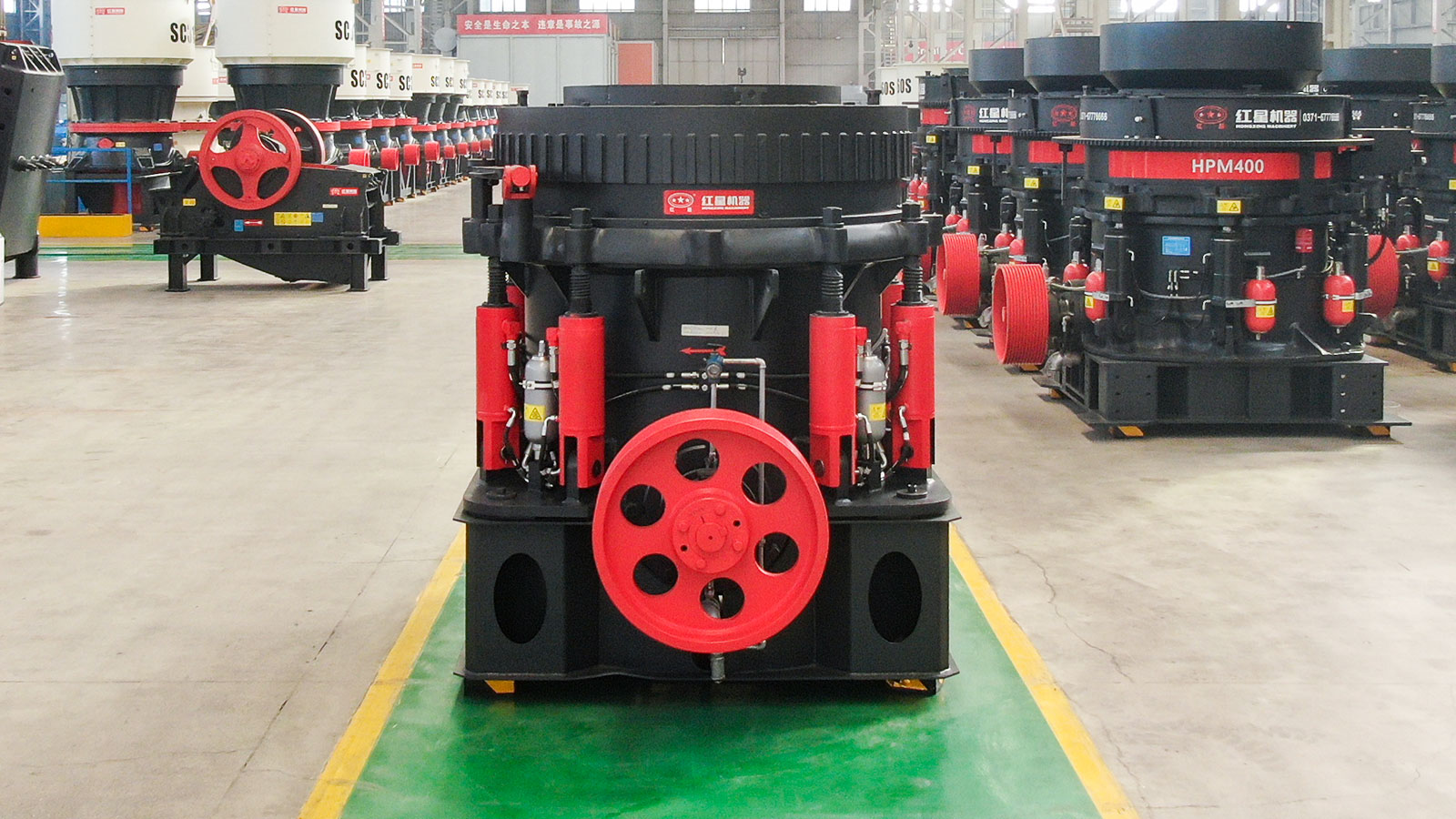

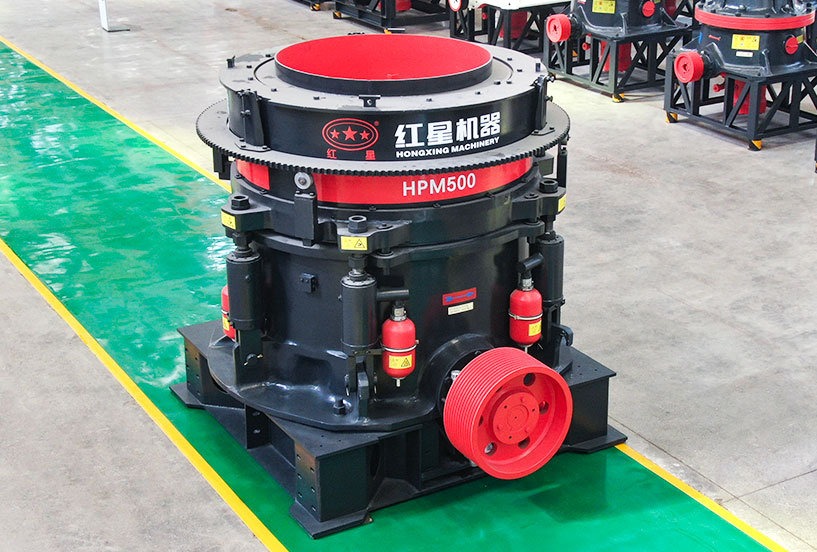

全液压圆锥破碎机实拍图
移动圆锥破碎机

圆锥破碎机性能优势

  • 结构设计合理、占地面积小:立体结构设计,占地面积小,采用先进技术,智能化程度高,操作维修简单;

  • 破碎力量大、运行成本较低:运营成本低,单位耗能少,破碎比大、破碎效果佳;

  • 零噪音、无粉尘污染:能够有效保证破碎过程低噪音、零污染,为操作工人营造健康的操作环境,符合环保标准;

  • 选材质量好、性能优越:选择较硬的材质,具有经久耐用的特点,使用寿命长,总的来说,圆锥破是进行破碎很好的选择;

  • 自动化程度高:经过不断改进和提升,单缸圆锥破碎机采用PLC+触摸屏的全自动控制系统,充分确保设备的安全运行。

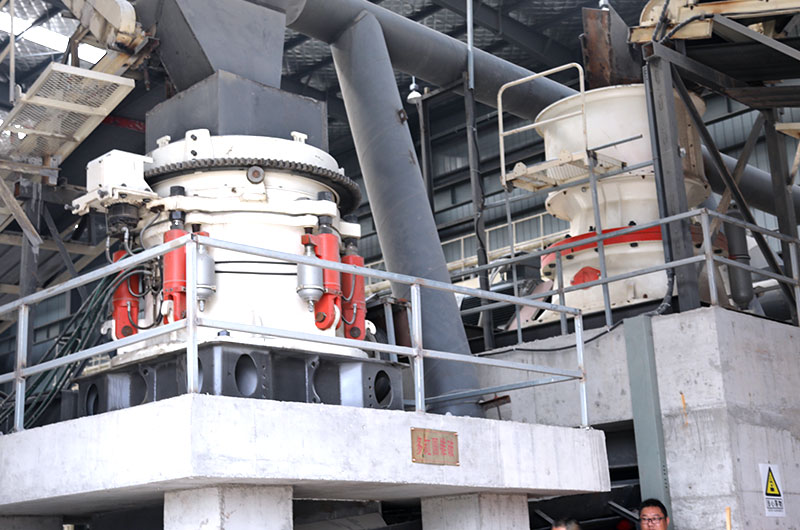

圆锥破碎机现场图

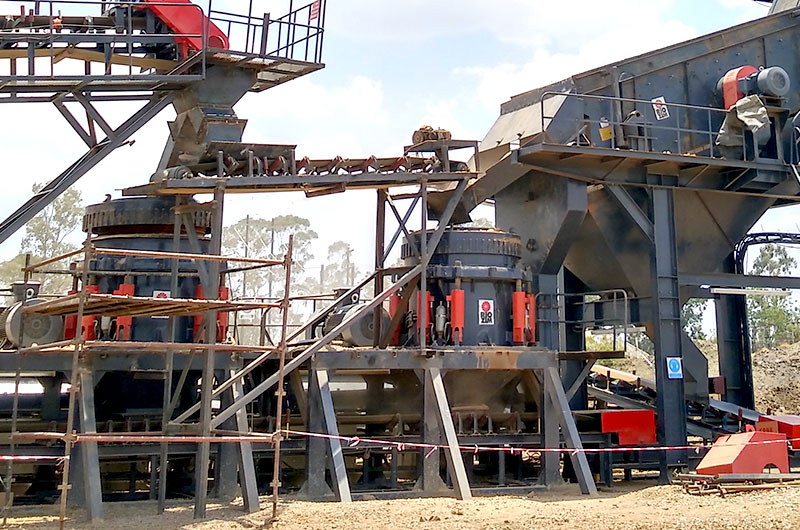

河南圆锥破碎机现场图

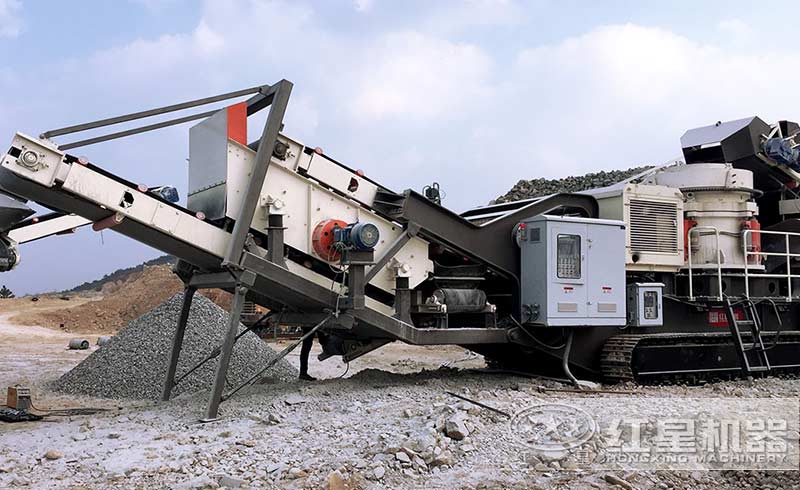

移动圆锥破碎机作业现场

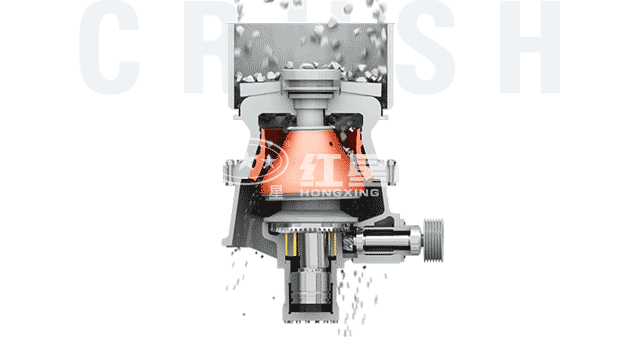

圆锥破碎机工作原理

圆锥式破碎机工作时,首先由电动机的旋转通过皮带轮或联轴器、 传动轴和圆锥部在偏心套的迫动下绕一固定作旋摆运动,迫使破碎壁时而靠近时而偏离固装在调整套上的轧白壁表面,这样矿石会在破碎腔内受到不断的冲击、挤压及弯曲作用而实现矿石的破碎。

产品技术参数

  • 圆锥破碎机
  • 单缸圆锥破碎机
规格 型号 破碎锥大端直径
(mm)
最大给料尺寸
(mm)
排料口宽度
(mm)
处理能力
(t/h)
电动机功率
(kw)
总重量(t) 外形尺寸(长×宽×高)
(mm)
Φ600 PYB600 600 65 12-25 40 8P   30 5 2234×1370×1675
PYD600 35 3-13 12-23 5.5 2234×1370×1675
Φ900 PYB900 900 115 15-50 50-90 8P   55 11.2 2692×1640×2350
PYZ900 60 5-20 20-65 11.2 2692×1640×2350
PYD900 50 3-13 15-50 11.3 2692×1640×2350
Φ1200 PYB1200 1200 145 20-50 110-168 8P   110 24.7 2790×1878×2844
PYZ1200 100 8-25 42-135 25 2790×1878×2844
PYD1200 50 3-15 18-105 25.3 2790×1878×2844
Φ1750 PYB1750 1750 215 25-50 180-360 8P   160 50.3 3910×2894×3809
PYZ1750 185 10-30 80-210 50.3 3910×2894×3809
PYD1750 85 5-13 60-180 50.2 3910×2894×3809
Φ2200 PYB2200 2200 300 30-60 420-700 8P   280-260 80 4622×3302×4470
PYZ2200 230 10-30 130-410 80 4622×3302×4470
PYD2200 100 5-15 80-200 81.4 4622×3302×4470

SC单缸圆锥破中碎系列技术参数:

型号 腔型  给料口尺寸 (mm) 最大进料尺寸 (mm) 最小排料口尺寸 (mm) 电机功率 (kw) 处理能力(t/h)
SC100S C1 250 200 22 90 85-170
C2 200 160 19 70-130
SC160S C1 360 290 25 160 125-345
C2 300 240 22 108-305
SC250S C1 450 360 35 250 267-605
C2 400 320 29 225-515
SC315S C1 560 450 41 315 349-1050
C2 500 400 38 318-892

SC单缸圆锥破细碎系列技术参数:

型号 腔型 给料口尺寸 (mm) 最大进料尺寸 (mm) 最小排料口尺寸 (mm) 电机功率(kw) 处理能力 (t/h)
SC100 F1 150 120 10 90 45-135
F2 90 70 10 43-118
F3 38 30 4 25-40
SC160 F1 200 160 13 160 69-215
F2 115 90 10 57-184
F3 35 25   70-90
SC250 F1 240 190 16 250 116-396
F2 140 110 13 97-346
F3 70 55  9 90-251
SC315 F1 275 220 32 315 177-662
F2 215 170 29 209-643
F3 175 140 29 162-552
F4 85 70 19 175-325
SC560 F1 300 240 22 560 448-1512
F2 195 155 19 380-1373
F3 90 70 13 357-912
SC750 F1 370 295 25 750 394-2181
F2 300 240 19 342-2020
F3 230 185 16 267-1814
F4 120 95 13 248-1165
F5 85 70 10 185-1170

注:产量根据不同物料,进料粒度等因素其结果将有所不同
