单缸圆锥破碎机

单缸液压圆锥破碎机的比普通破碎机破碎效率高,它具有成本较低、节能降耗、绿色环保、维修方便等特点.

现在免费获取报价 立享优惠折扣

电话:0371-6777 6699
36-2181t/h

生产能力

≤560mm

进料粒度

6-41mm

出料粒度

0371-6777 6699

单缸圆锥破碎机

我公司生产的单缸液压圆锥破碎机是引进国际生产技术、结合我国的金属材料特殊的性能研发生产而成,并且具有技术高的结构、强悍的破碎能力、安全稳定的生产能力和较低的生产运行成本等优势。通过单个液压缸升降动锥,可以实现排矿口的调整、清腔和过载保护的多种功能。

播放视频

产品特点

  • 抗压能力强,破碎效率高:单缸圆锥破碎机的主轴上下两端均有支撑,能承受更大的破碎力,具有更高的破碎效率。
  • 生产能力大,能耗低:机器在将破碎冲程、破碎速度以及破碎腔形状的恰到好处的组合设计,比老式圆锥破碎的产量高 35%~60%。
  • 成品粒型好:采用特有的破碎腔以及层压破碎原理,使成品中立方体所占的比例明显增高,针片状石子减少,粒级更为均匀的特点。
  • 轧臼壁不需要填料,更换更快捷方便:轧臼壁与锥体之间的接合面贴合稳固、牢靠,不再灌充填补剂,省去了每次换件的剔除和填充、填补料时间。
  • 自动化程度高:经过不断改进和提升,单缸圆锥破碎机采用PLC+触摸屏的全自动控制系统,充分确保设备的安全运行。

适用性强 产量高适用于200多种物料 为破碎而生

单缸圆锥破碎机所用物料
应用于众多领域
  • 建筑

  • 矿山

  • 水利

  • 电力

  • 交通

可享多方位专业购机服务

单缸圆锥破碎机的专业购机服务

欢迎来厂参观,产品经理一对一接待,多种型号,供您选择

60s人工响应 30Min内给予技术答复 24Hour免费提供方案

工作原理

单缸圆锥破碎机工作时:电机带动破碎机的小齿轮,小齿轮带动大齿轮,大齿轮组件(大齿轮、大齿轮架、偏心钢套)带动偏心套组件(偏心缸套、偏心铜套)和主轴组件(主轴、内锥、内锥衬板)以理论垂直线为中心,在铜衬套内公转,主轴组件在偏心铜套内以主轴的中心线可以实现自转。空机运行的时候,偏心套组件“抱着”主轴组件和随大齿轮一同公转,当物料加入到破碎腔后,主轴总成(主轴、内锥)在物料的阻力下在偏心铜套内缓慢的自转。内锥的运行轨迹看起来是在破碎腔内来回摆动,同时缓慢的旋转。物料被摆动的内锥挤压破碎。支撑套与架体连接处靠液压缸压紧,当破碎机内落入金属块等不可破碎物体时,单缸的动锥由底部液压活塞托起,起到排放口调整和过铁保护、反复起落排除堵矿的作用。

免费咨询
24h全国免费咨询热线 0371 - 6777 6699

技术参数

SC-S中碎系列单缸液压圆锥破碎机参数:

型号 腔型  最大进料尺寸
(mm)
最小排料口尺寸
(mm)
装机功率
(kw)
处理能力
(t/h)
SC100S C1 250 22 90 85-170
C2 200 19 90 70-130
SC160S C1 360 25 160 125-345
C2 300 22 160 108-305
SC250S C1 450 35 250 267-605
C2 400 29 250 225-515
SC315S C1 560 41 315 349-1050
C2 500 38 315 318-892

SC细碎系列单缸液压圆锥破碎机技术参数:

型号 腔型 最大进料尺寸
(mm)
最小排料口尺寸
(mm)
装机功率
(kw)
处理能力
(t/h)
SC100 F1 150 10 90 45-135
F2 90 10 90 43-118
F3 50 6 90 36-71
SC160 F1 200 13 160 69-215
F2 115 10 160 57-184
F3 75 8 160 63-126
SC250 F1 215 16 250 116-396
F2 140 13 250 97-328
F3 70 8 250 95-252
SC315 F1 275 16 315 177-662
F2 175 16 315 162-552
F3 85 13 315 195-401
SC560 F1 300 22 560 448-1512
F2 195 19 560 380-1373
F3 90 13 560 357-912
SC750 F1 370 25 750 394-2181
F2 300 19 750 342-2020
F3 230 16 750 267-1814
F4 120 13 750 248-1165
F5 85 10 750 185-1170

SC-S中碎系列单缸液压圆锥破碎机参数:

型号 腔型 最大进料尺寸
(mm)
生产能力
(t/h)
SC(S)100 C1 250 85-170
C2 200 70-130
SC(S)160 C1 360 125-345
C2 300 108-305
SC(S)250 C1 450 267-605
C2 400 225-515
SC(S)315 C1 560 349-1050
C2 500 318-892

SC细碎系列单缸液压圆锥破碎机技术参数:

型号 腔型  最大进料尺寸
(mm)
处理能力
(t/h)
SC100 F1 150 43-135
F2 90 43-118
F3 50 36-71
SC160 F1 200 69-215
F2 115 57-184
F3 75 63-126
SC250 F1 215 116-396
F2 140 97-328
F3 70 95-252
SC315 F1 275 177-662
F2 175 162-552
F3 85 195-401
SC560 F1 300 448-1512
F2 195 380-1373
F3 90 357-915
SC750 F1 370 394-2181
F2 300 342-2020
F3 230 267-1814
F4 120 248-1165
F5 85 185-1170

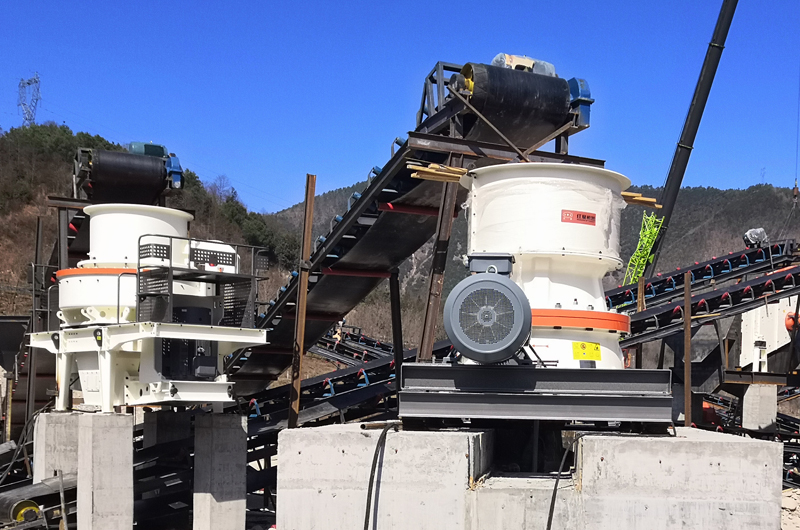

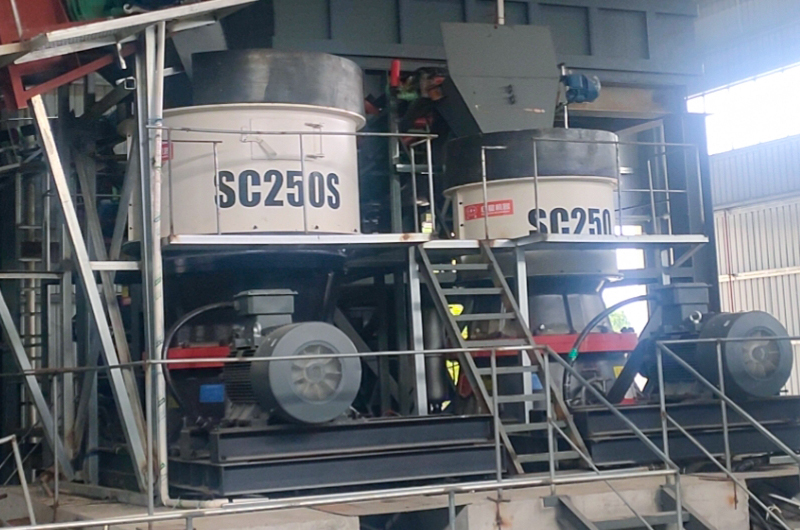

案例现场

山东烟移动破碎生产线

生产能力 300t/h
