颚式破碎机

颚式破碎机

免费方案选型免费指导安装免费上门调试

进料粒度≤1200mm

处理能力1-1000t/h

在线拨打立享优惠0371-6777 6699

在线咨询报价

产品简介 性能优势 产品实拍 工作原理 技术参数

颚式破碎机介绍

在矿石破碎生产线中,颚式破碎机一直处在前段充当“打头阵”的选手,它的性能直接影响全套生产线的质量与运行情况。红星机器根据市场需求,结合自身40年的破碎行业研发生产经验,研发出高性能HD德版颚式破碎机,为矿山和碎石生产线的发展带来质的突破。

颚式破碎机作业能力强

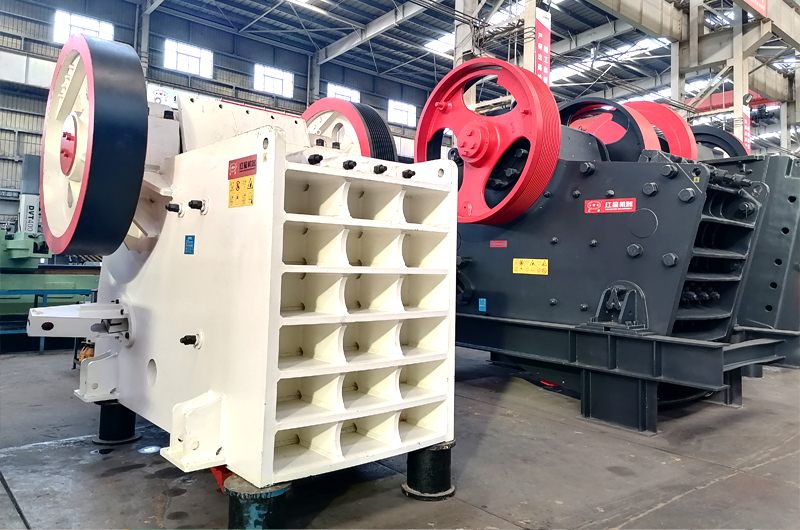

颚式破碎机实拍

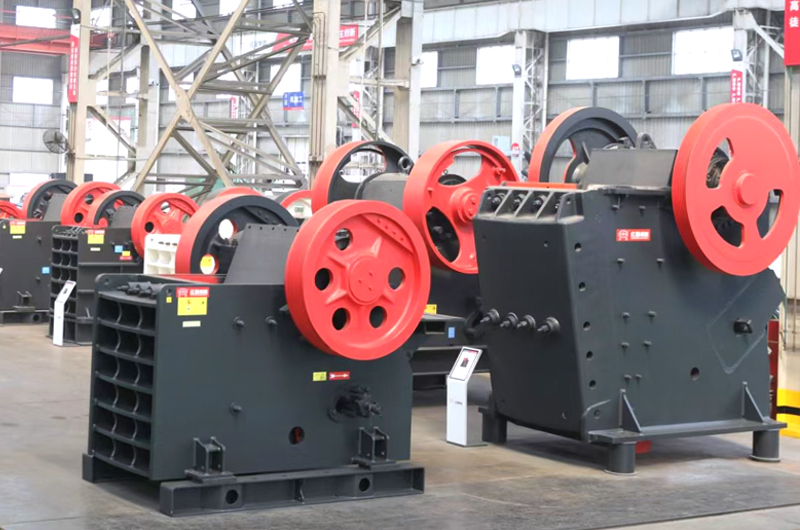

颚式破碎机车间

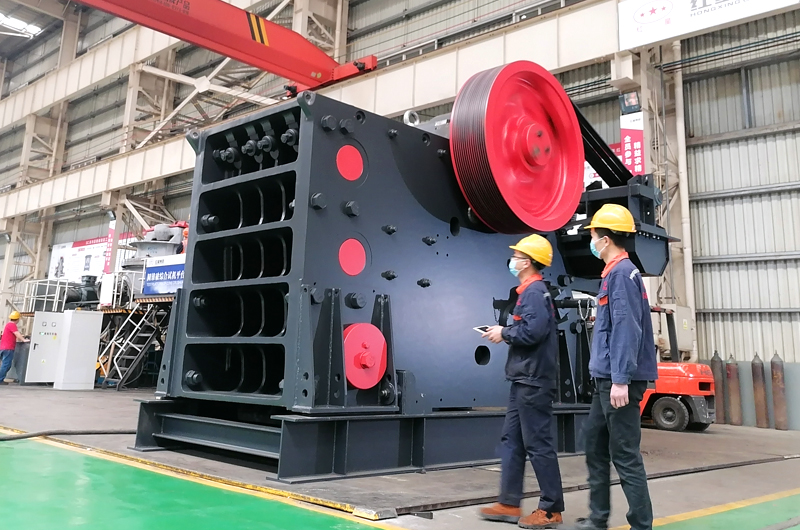

颚式破碎机实拍图

红星颚式破碎机

颚式破碎机性能优势

  • 1、结构特殊、高产节能:加深“V型”深腔,高产节能,破碎无死角、成品粒度均匀

  • 2、制造工艺先进、选材质量优:采用先进的制造工艺和高耐磨的制作材料,整个设备更加经久耐用

  • 3、给料口设计合理、产能大:新型齿护板,颚板破碎有效区增加,生产能力大

  • 4、运行效率高、稳定可靠:飞轮参数精巧设计,使该设备的运行更加稳定、可靠

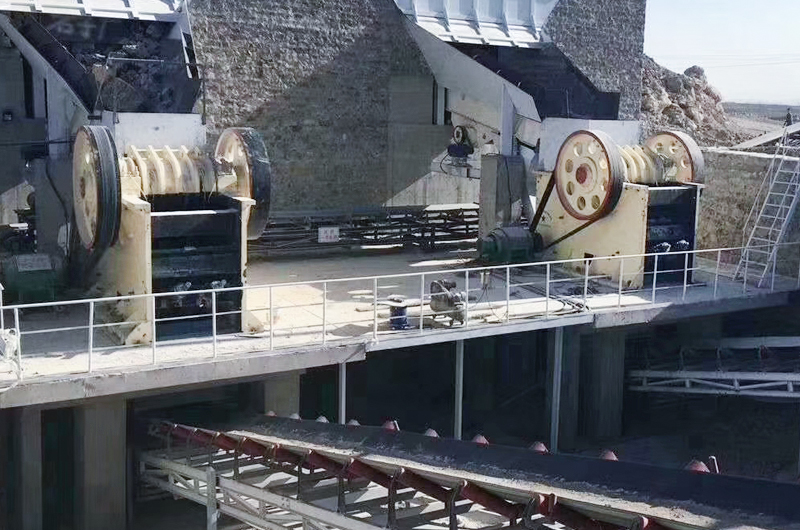

河北颚式破碎机作业现场

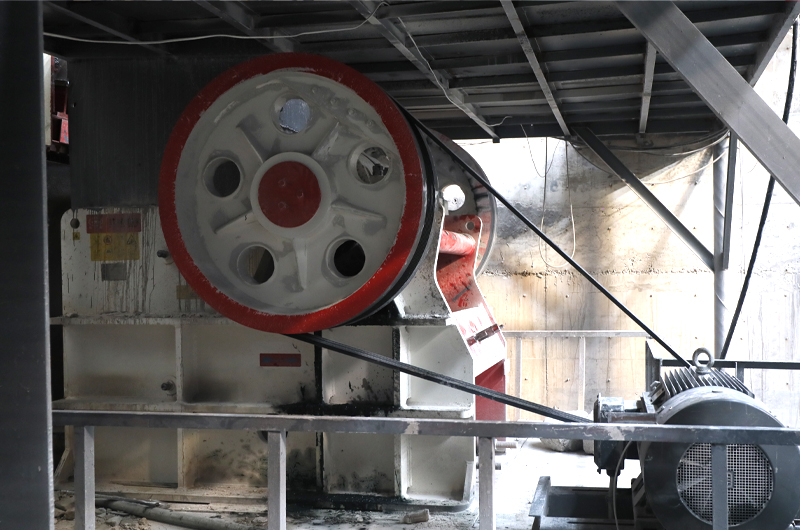

安徽颚式破碎机现场图

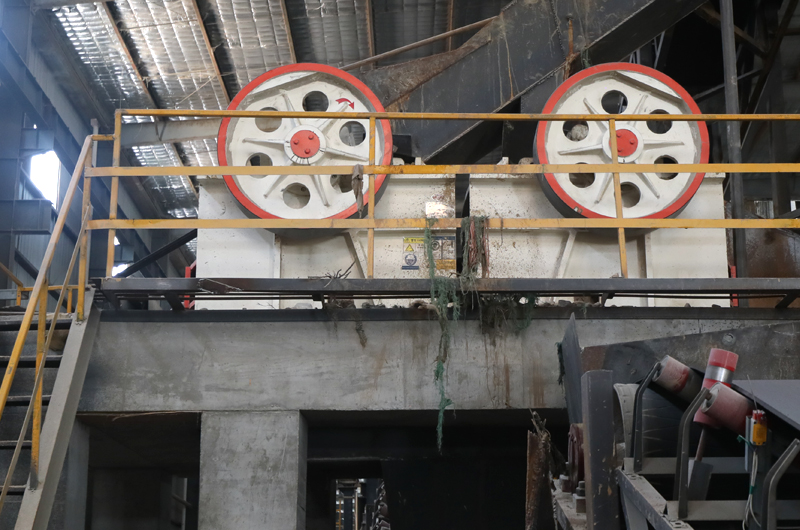

河南颚式破碎机现场图

颚式破碎机工作原理

电动机驱动皮带和皮带轮,通过偏心轴使动颚上下运动,当动颚上升时肘板与动颚间夹角变大,从而推动动颚板向固定颚板接近,与此同时物料被压碎或劈碎,达到破碎的目的;当动颚下行时,肘板与动颚夹角变小,动颚板在拉杆,弹簧的作用下,离开固定颚板,此时已破碎物料从破碎腔下口排出。随着电动机连续转动而破碎机动颚做周期运动压碎和排泄物料,实现批量生产。

产品技术参数

  • HD德版颚式破碎机
  • CJ系列欧版颚式破碎机
型号 进料口尺寸(mm) 最大进料粒度 (mm) 出料口调整范围(mm) 处理能力(t/h) 电机功率(kw) 外形尺寸
长×宽×高 (mm)
HD72(57) 460×720 425 45-100 50-120 6P   55 2100×1556×1640
HD86(69) 580×860 500 50-150 60-280 8P   75 2200×1754×1810
HD98(751) 680×980 630 75-175 110-410 8P   110 2660×1960×2175
HD110(912) 850×1100 750 100-200 230-550 6P   132 2960×2381×2556
HD125 950×1250 900 125-225 280-750 8P   160 3500×2614×2925

注:产量根据不同物料,进料粒度等因素其结果将有所不同

型号 最大进料粒度(mm) 进料口尺寸(mm) 出料口调整范围(mm) 处理能力(t/h) 电机功率(KW) 外形尺寸 长×宽×高(KW)
CJ96 480 930×580 60-175 105-390 4P 90 2850×2270×1950
CJ106 560 1060×700 70-200 150-500 4P 110 3280×2580×2400
CJ120 700 1200×870 70-200 175-610 4P 160 3700×2790×2950
CJ125 760 1250×950 100-250 270-831 4P 160 4230×2780×2960
CJ150 960 1400×1200 125-250 340-880 4P 200 5030×3440×3970

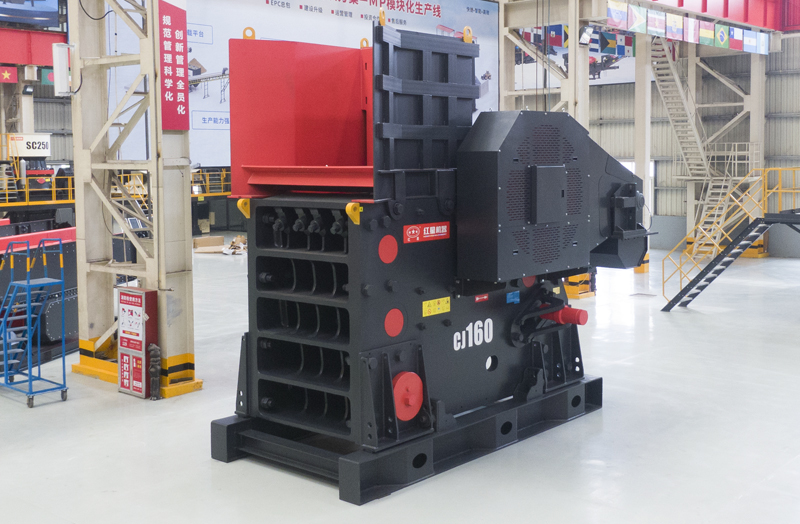

CJ160 960 1600×1200 150-300 430-1145 4P 250 5780×3460×3580
CJ200 1200 2000×1500 175-300 630-1590 6P 400 6600×3000×4400
CJ1511 850 1500×1070 125-300 380-1080 6P 200 4130×3000×3330
CJ1513 1040 1500×1300 150-300 480-1160 6P 200 4620×2890×4190

注:产量根据不同物料,进料粒度等因素其结果将有所不同
