对辊式破碎机

对辊式破碎机

免费方案选型免费指导安装免费上门调试

5-110t/h生产能力

≤30㎜进料粒度

应用领域:河卵石、煤矸石、花岗岩、铁矿石、稀土、高岭土、石膏、煤炭、矿砂等

在线咨询

优惠购机热线: 0371-67776699

对辊式破碎机介绍

对辊式破碎机是砂石生产线上一种较为常用的破碎机类型,有着破碎比大、体积小、易操作、噪音小、污染少、成本低和产量大等特点,可适应于矿山、冶金、煤矿、建筑、水利等众多领域,可破碎的物料有石灰石、石英石、鹅卵石、煤矸石、煤炭等上千种。

物料对比图

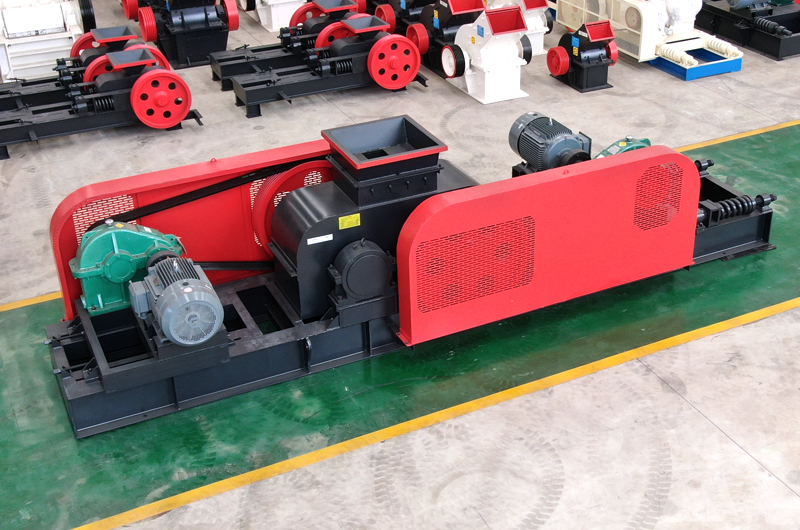

对辊式破碎机实拍

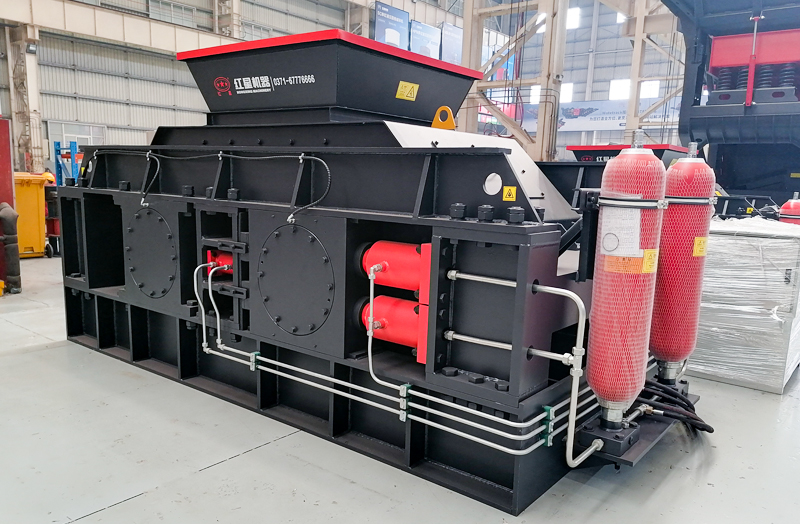

对辊式破碎机实拍图

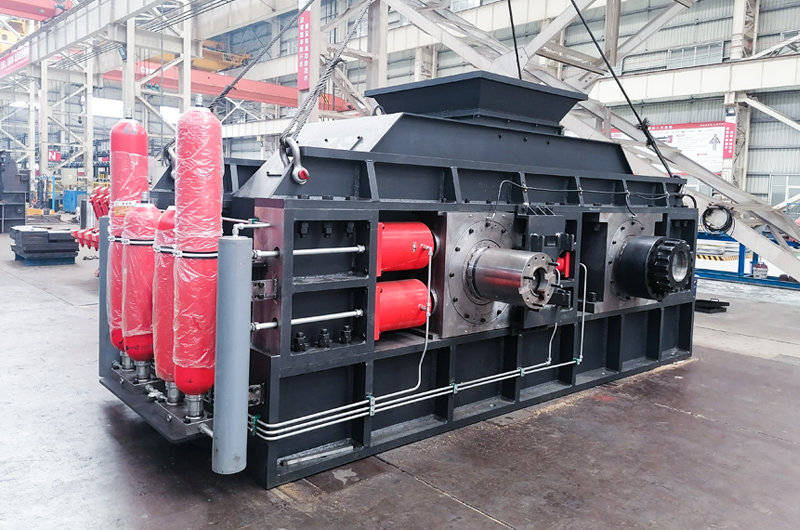

对辊式破碎机实拍图

对辊式破碎机性能优势

  • 降低成本,提高收益:对辊式破碎机通过降低磨料粒度和改善入磨物料的粉碎特性,使磨矿能力提高15%~30%,降低磨碎成本,顺利实现节能降耗、增产增效等优势。

  • 出料粒度易调节,操作更简单:对辊式破碎机可通过调整两辊轮之间的楔形或垫片调节装置进行调整出料口大小,来控制设备出料口的大小,操作简单。

  • 楔形装置调节:通过调整            顶部螺栓,当调整螺栓将楔块向上拉起时,楔块将活动辊轮顶离固定轮,即两辊轮间隙变大,出料粒度变大,当楔块向下时,活动辊轮在压紧弹簧的作用下两轮间隙变小,出料粒度变小。

  • 垫片装置调节:垫片装置是通过增减垫片的数量或厚薄来调节出料粒度大小的,当增加垫片时两辊轮间隙变大,当减少垫片时两辊轮间隙变小,出料粒度变小。

  • 噪音低,环保效果好:对辊破密封性结构设计,在破碎过程中有效避免了粉尘、噪音等污染问题,保证了生产现场能够顺利过环保测评。

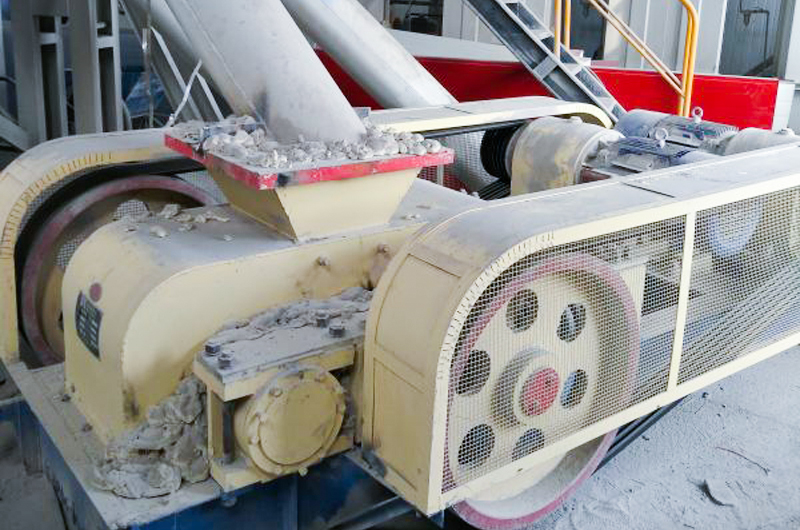

对辊式破碎机实拍图

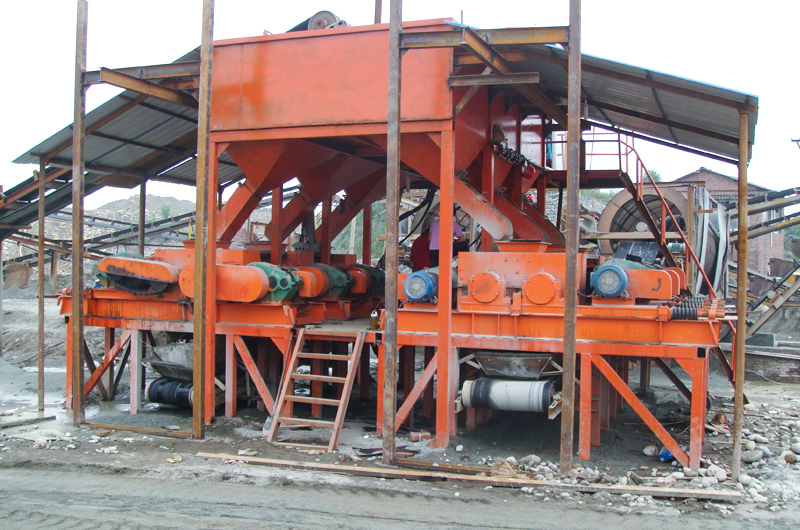

对辊式破碎机实现场图

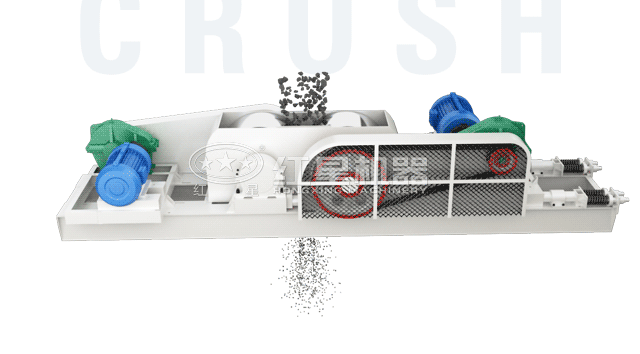

对辊式破碎机工作原理

对辊式破碎机主要由辊轮、辊轮支撑轴承、压紧和调节装置以及驱动装置等部分组成。工作时,电动机通过三角皮带传动到槽轮,从而带动辊轮作相对方向运动。当物料从对辊破上方进料口落下时,物料直接落入两个辊子之间,由于辊轮作对向运动,向中间挤压,物料由此被两个辊子挤压碾碎,同时由于缝隙较小,物料在碾碎的过程中还受到光面辊子的研磨作用,变成颗粒更细小的沙子,碾碎后的沙子沿着辊子旋转的切线,通过两辊轴间设定好的间隙,向机器下方落下,即出料成品。

型号与参数

型号 2PG0425 2PG0640 2PG0740 2PG0850 2PG1060 2PG1260 2PG1560
辊直径(mm) Ф400 Ф600 Ф700 Ф800 Ф1000 Ф1200 Ф1500
辊宽(mm) 250 400 400 500 600 600 600
入料粒度(mm) ≤25 ≤25 ≤25 ≤25 ≤30 ≤30 ≤30
排料口(mm) 2-8 2-8 2-8 2-8 2-10 2-10 2-10
处理能力(t/h) 5-10 10-20 15-30 20-40 30-50 40-70 60-110
配动力型号 Y132M-6 Y180L-6 Y200L-4 Y225M-4 Y250M-4 Y315M-6 Y315L-6
电机功率(kw) 5.5×2 15×2 30×2 45×2 55×2 75×2 110×2
