HGM德版节能细粉磨

HGM德版节能细粉磨

免费方案选型免费指导安装免费上门调试

生产能力1.3-40t/h

成品细度80-800目

适用物料:石英、长石、方解石、石灰石、滑石、大理石、白云石、膨润土等。

在线拨打立享优惠0371-6777 6699

在线咨询报价

产品简介 性能优势 产品实拍 工作原理 技术参数

HGM德版节能细粉磨介绍

HGM德版节能细粉磨是我公司科研所在20多年从事磨粉设备研发经验的基础上,根据多年来用户使用磨粉设备的实际情况,针对磨粉行业发展的需要,吸收国内外较好粉磨技术及理念,潜心开发出的具有高技术水平的新型产品。该机适用于加工莫氏硬度9.3级以下,湿度在7%以下的各种非易燃易爆矿产物料的加工,是加工石英、长石、方解石、石灰石、滑石、陶瓷、大理石、花岗岩、白云石、铝矾土、铁矿石、重晶石、膨润土、煤矸石、煤等物料的理想选择,物料的成品细度可在0.18毫米(80目)~0.010毫米(800目)之间任意调整。

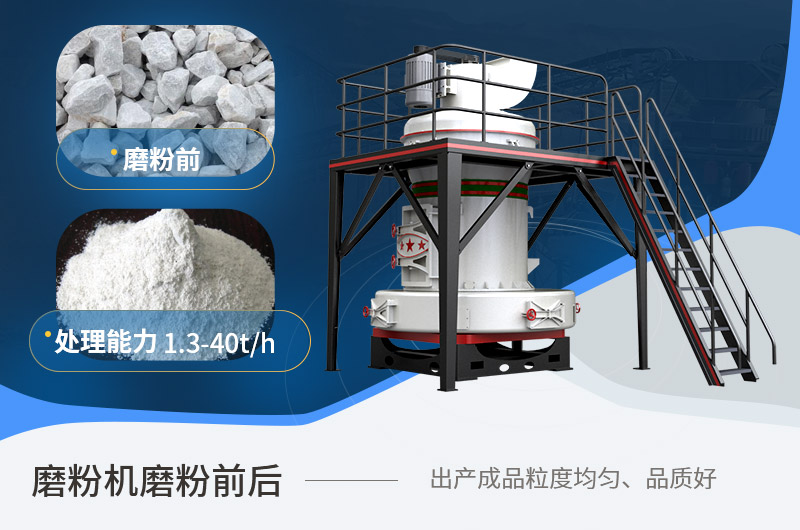

物料对比图

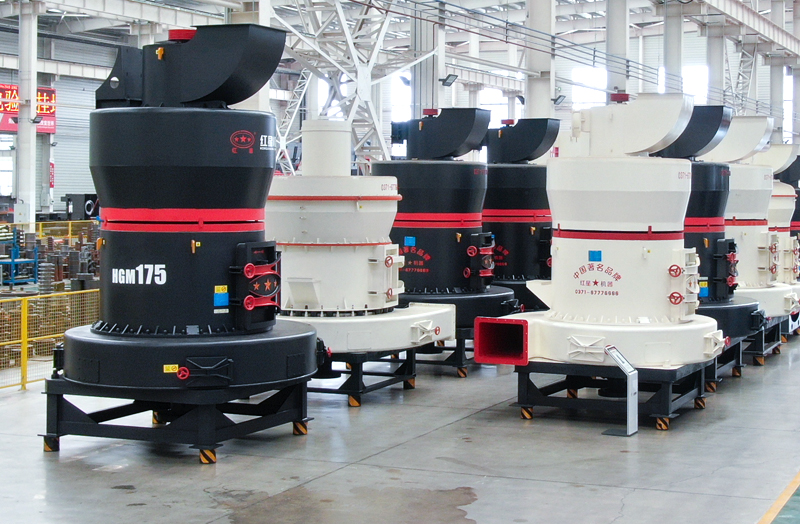

HGM德版节能细粉磨实拍

HGM德版节能细粉磨实拍图

HGM德版节能细粉磨实拍图

HGM德版节能细粉磨实拍图

HGM德版节能细粉磨性能优势

  • 使用范围广:选粉机模块化设计,适应不同细度需求。

  • 精细分级:选粉机变频调速,产品精细分级。

  • 易维护:新型密封结构,加油维护周期长,更节能。

  • 脉冲除尘:脉冲除尘,可实现自动清灰。

HGM德版节能细粉磨现场图

HGM德版节能细粉磨现场图

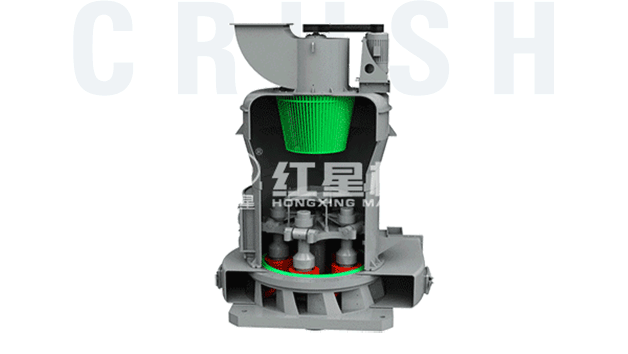

HGM德版节能细粉磨工作原理

物料经破碎机成小颗粒,由斗式提升机送至储料斗,再由电磁振动给料机喂入主机内进行研磨。主机内悬挂于梅花架上的磨辊装置绕中心轴旋转,磨辊同时绕磨辊轴自转,在离心力的作用下,磨辊向外摆压紧磨环,旋转的铲刀铲起的物料被抛向辊环之间,因磨辊的滚碾以达到粉碎和研磨作用。磨碎室的粉末被鼓风机的气流吹到主机上方的分析机进行分析,细度过粗者仍落入主机内重磨,细度合乎规格者随风流进入到大旋风收集器,收集后经出料管排出即为成品,净化后的气流经大旋风收集器上的管道流入鼓风机。风路是循环的,除鼓风机至研磨室为正压外,其余管路内气流均在负压下流动,粉尘不外溢,环保污染不多。由于物料所含水份在研磨时受热蒸发为气体,管路中各法兰接合处、进料口等处泄入风管的气体导致循环风路中的风量增加,增加之风量经布袋除尘器净化后排出。

产品技术参数

型号 HGM88 HGM95 HGM 100 HGM120 HGM130 HGM138 HGM160 HGM175 HGM190
进料粒度(mm) <20 <25 <25 <25 <25 <25 <30 <35 <40
成品粒度(mm) 0.25-0.015 0.25-0.015 0.25-0.015 0.25-0.015 0.25-0.038 0.25-0.038 0.25-0.038 0.25-0.038 0.25-0.038
处理能力(t/h) 0.4-5 0.6-7 0.8-10 1.2-15 1.6-21 2-25 2.7-28 3-35 5-40
中心轴转速(r.min) 167 150 142 136 105 92.5 82 75 74
磨环直径(mm) 908 1006 1075 1280 1400 1510 1770 1900 2040
磨辊数量 3 3 3 3 4 4 5 5 4
主机功率(kw) 22 30 45 55 75 90 132 185 280
风机功率(kw) 22 30 45 75 90 110 160 200 280
分析器功率(kw) 5.5 7.5 11 15 18.5 22 22/30 30/45 55
